KEYCHRON TECHNOLOGY GUIDE
TMRセンサーとは？
ホールエフェクトとの違い
どちらも磁気式。でも、信号の読み取り方が違います。仕組みから実際の打鍵感、選ぶときのポイントまで、わかりやすく解説します。
TMR
MAGNETIC SENSOR
SIGNAL STABILITYHIGH
先に結論
TMRは、より明瞭で安定した信号を得やすい次世代の磁気センサー。ホールエフェクトは、実績があり幅広い製品で使われる信頼性の高い方式です。
01 / BASICS
磁気式キーボード ＝
ホールエフェクトではない
「HE」という呼び名が広く使われているため、磁気式キーボードとホールエフェクトは同じものと思われがちです。しかし、正確には別のものです。

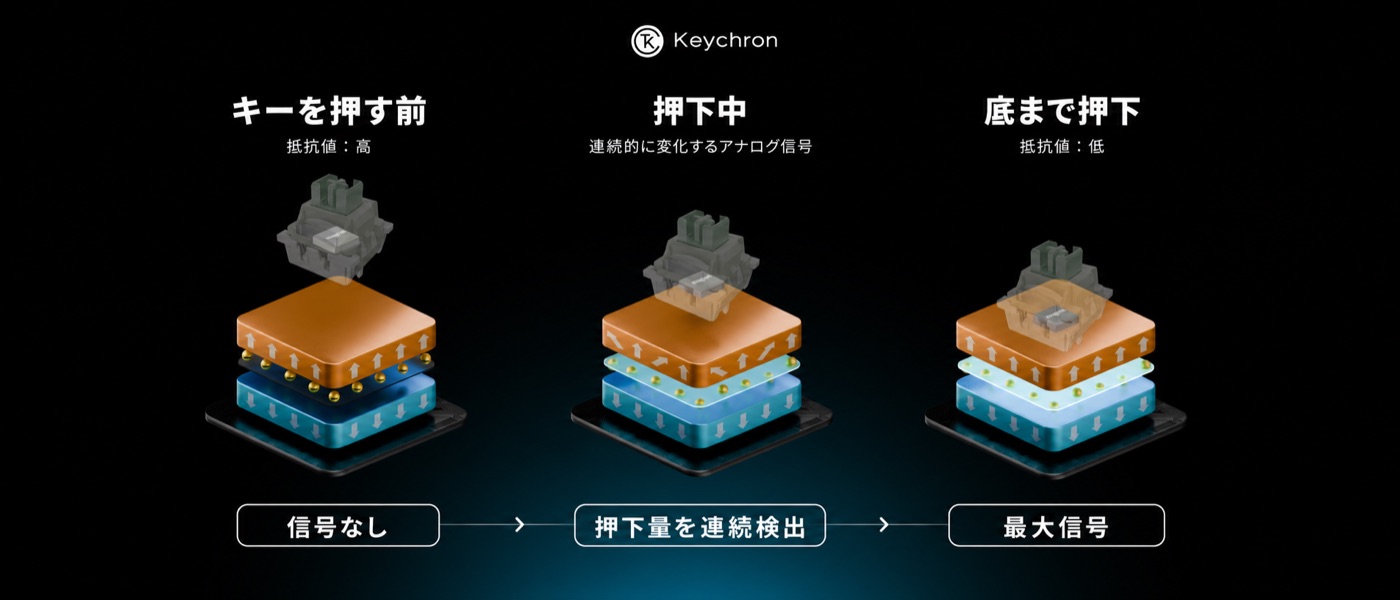

磁気式キーボードは、スイッチ内の磁石とPCB上のセンサーを使い、磁界の変化からキーの押し込み量を連続的に読み取るキーボードの総称です。
INPUT磁石の移動キーを押すと磁界が変化
SENSOR位置を検出Hall Effect または TMR
OUTPUT押下量を送信Actuation / Rapid Trigger
ホールエフェクトとTMRは、そこで使われる磁気センサーの種類です。違いは、磁界をどのように電気信号へ変換するかにあります。
02 / HALL EFFECT
ホールエフェクトは
電圧の変化を読む
キーを押すと、スイッチ内の磁石がPCB上のセンサーへ近づきます。ホールエフェクトセンサーは磁界の変化を検出し、押下量に応じて変化する電圧として出力します。
メリット
- キーの途中位置も検出でき、応答が速い
- 金属接点を使わず、摩耗に強い
- Rapid Triggerや可変アクチュエーションに対応
設計上の課題
- 出力信号が比較的小さい
- 増幅回路によりノイズが増える場合がある
- 回路構成によっては消費電力が増える
03 / TMR SENSOR
TMRは、電気抵抗の
変化を直接とらえる
TMR（Tunneling Magnetoresistance／トンネル磁気抵抗）センサーは、MTJ（Magnetic Tunnel Junction）という微細な構造の電気抵抗が磁界によって変わる性質を利用します。

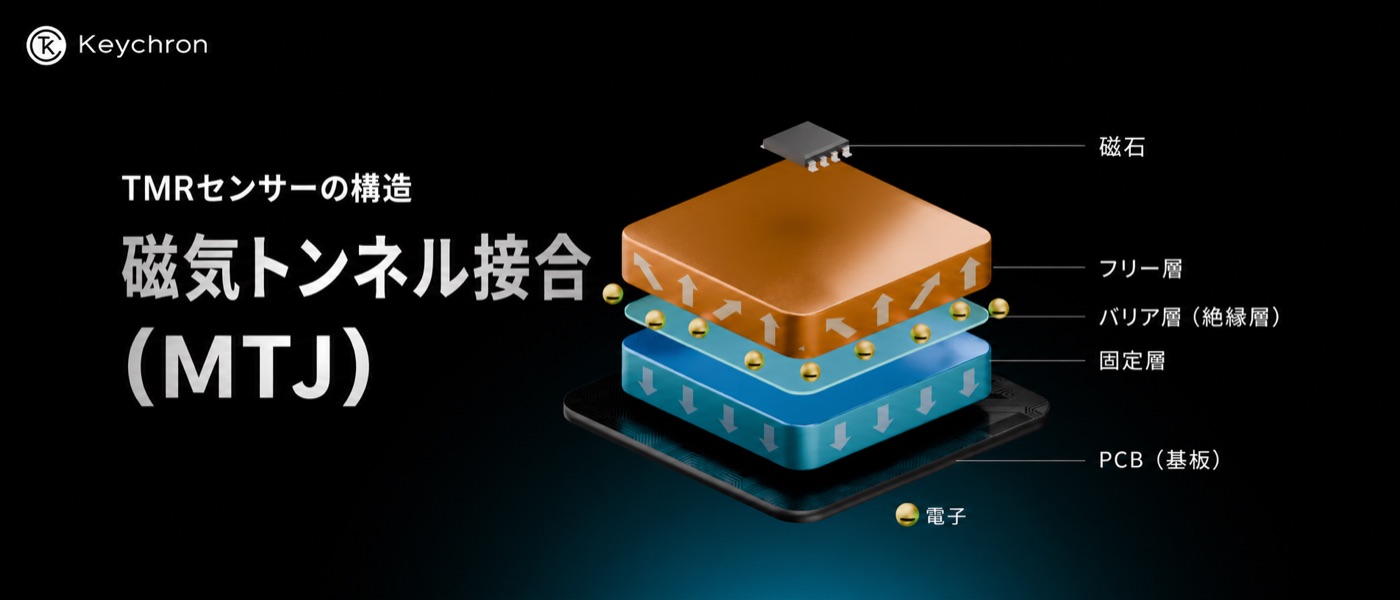

MTJ STRUCTURE原子レベルの
原子レベルの
3層構造
磁石の動きに反応する層と、基準となる固定層。その間の極薄い絶縁層を電子が量子的に通り抜けることで、抵抗値が連続的に変化します。
Free Layer磁界に合わせて向きが変化
Barrier Layer原子レベルの絶縁層
Pinned Layer向きを固定した基準層
この方式は変化が大きく、明瞭な信号を得やすいのが特長です。ノイズを抑えながら、細かな押下位置を安定して読み取れる設計が可能になります。
LOWノイズ
HIGH信号の明瞭さ
FINE押下位置の検出
04 / COMPARISON
TMR vs Hall Effect
違いを比較
| 比較項目 | Hall Effect | TMR |
|---|---|---|
| 検出方法 | 磁界による電圧変化 | 磁気抵抗の変化 |
| 信号 | 比較的小さく、増幅する設計も多い | 大きく明瞭 |
| ノイズ | 増幅時に影響を受ける場合がある | 比較的少ない |
| 連打時の安定性 | 高い | さらに安定しやすい |
| 消費電力 | 設計により高くなる | 抑えやすい |
| Rapid Trigger | 対応可能 | より細かく安定させやすい |
※ 実際の性能や体感差はセンサーだけでなく、スイッチ、ソフトウェア、キャリブレーション、MCUなど製品全体の設計に左右されます。
05 / BUYER'S CHECKLIST
TMRキーボードを
選ぶ4つのポイント
TMRチップを搭載しているだけで、すべての製品が同じ性能になるわけではありません。センサーの良さを活かす「システム全体」を確認しましょう。
01
スイッチの安定性
ステムの揺れ、引っかかり、磁石の軸ずれが少なく、まっすぐ滑らかに動くこと。
02
調整できる範囲
Actuation PointやRapid Triggerを十分に細かく設定できること。
03
MCUとソフトウェア
連続的な位置情報を処理しながら、設定を安定して保存・反映できること。
04
ポーリングレート
1KHzでも多くの用途には十分。低遅延を突き詰めるなら8KHzも選択肢。
THE VERDICT
どちらを選ぶべき？
HALL EFFECT
実績とバランスを重視
幅広い選択肢から選びたい方、一般的なゲームやタイピングで磁気式の機能を使いたい方に。
TMR
精度と安定性を追求
浅いRapid Trigger設定、細かなアクチュエーション調整、連打時の一貫性を重視する方に。
TMRは、磁気信号をより明瞭かつ安定して読み取るための進化です。一方、ホールエフェクトも長い実績を持つ信頼できる方式。名称だけでなく、製品全体の完成度と自分の使い方で選ぶことが大切です。
FAQ
よくある質問
TMRセンサーとは何ですか？
MTJと呼ばれる素子の電気抵抗の変化からキーの押下位置を読み取る磁気センサーです。
TMRとホールエフェクトの一番の違いは？
TMRは電気抵抗の変化、ホールエフェクトは磁界による電圧変化を利用します。
ゲームにはTMRが必須ですか？
必須ではありません。浅いRapid Trigger設定や細かな調整を重視する場合にメリットが活きます。
TMRならどの製品でも高性能ですか？
センサーだけでは決まりません。スイッチ、ソフトウェア、MCUまで含めた全体設計が重要です。
